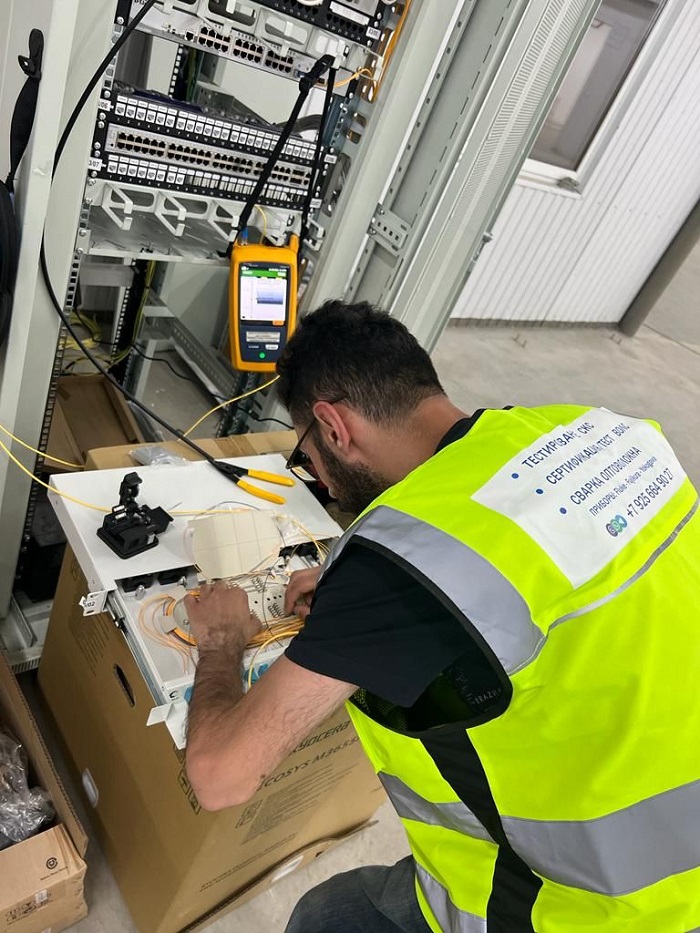

Качественная реализация волоконно-оптических проектов требует строгого контроля параметров системы после завершения монтажных работ. Профессиональный набор для тестирования волс включает комплект приборов для измерения оптических потерь методом OLTS и построения рефлектограмм методом OTDR с официальной калибровкой от производителя. Комплексные решения по СКС объединяют проектирование медных и волоконно-оптических систем, профессиональный монтаж с использованием премиальных компонентов и полное техническое обслуживание инфраструктуры.
Компоненты набора для тестирования ВОЛС
Комплект OLTS для сертификации
Оптический тестер потерь состоит из двух модулей: квалифицированного источника излучения на одном конце сегмента и квалифицированного измерителя на другом. Двухмодульная конструкция позволяет измерять оптические потери одновременно в двух направлениях по дуплексным волокнам.
Оптический рефлектометр OTDR
Прибор проводит детальную диагностику состояния оптического кабеля с выявлением повреждений и точной локализацией проблемных участков. Рефлектометры Fluke OptiFiber Pro обеспечивают построение графиков распределения потерь по всей длине линии.
Измеритель оптической мощности
Устройство проверяет уровень сигнала в оптоволокне для оценки работоспособности активного оборудования и соответствия мощности источников техническим требованиям. Высокая точность измерений гарантирует достоверность результатов тестирования.
Методы сертификации оптических систем
Тестирование первого уровня Tier 1
Базовая сертификация OLTS требуется для всех оптических кабельных линий и является обязательным условием для получения гарантии от производителей компонентов. Метод оценивает суммарные оптические потери всего сегмента без детализации распределения потерь по отдельным компонентам.
Двустороннее измерение потерь
Современные наборы выполняют измерения одновременно в обоих направлениях по встречным волокнам дуплексного кабеля. Результаты с удаленного модуля передаются на основной по внутреннему протоколу и сохраняются в общей памяти.
Установка эталонного значения
Перед сертификацией необходимо откалибровать систему, соединив модули короткими тестовыми перемычками для согласования шкал приборов. Существуют методы одной, двух и трех перемычек, при этом только метод одной перемычки рекомендуется стандартами как наиболее строгий.
Требования стандартов к тестированию
Американские нормативы TIA
Стандарт TIA-526-7-A определяет методику измерения оптических потерь одномодовых волоконно-оптических систем. Документ TIA-526-14-C регламентирует процедуры тестирования многомодовых кабельных систем с указанием допустимых пределов потерь.
Стандарт структурированных систем TIA-568
Документ TIA-568-C.3 устанавливает требования к компонентам СКС на основе волоконной оптики и методику сертификационных испытаний. Стандарт определяет максимально допустимые потери для различных типов волокна и категорий оптических каналов.
Международные требования ISO/IEC
Стандарт ISO/IEC 11801 содержит параметры классов оптических каналов и требования к измерительному оборудованию. Международные нормативы применяются для сертификации систем с участием зарубежных заказчиков.
Типы оптических волокон
Одномодовое волокно 9/125
Используется для магистральных линий связи большой протяженности с передачей сигнала на расстояния до десятков километров. Тестирование проводится на длинах волн 1310 нм и 1550 нм с использованием лазерных источников.
Многомодовое волокно 50/125
Современный стандарт для внутризданий
ых систем с поддержкой скоростей передачи до 100 Гбит/с на расстояниях до 150 метров. Оптимизированное волокно OM3 и OM4 обеспечивает минимальную модовую дисперсию.
Многомодовое волокно 62.5/125
Устаревший тип волокна, ранее широко применявшийся в локальных сетях, постепенно вытесняется решениями 50/125 микрометров. Тестирование проводится на длинах волн 850 нм и 1300 нм со светодиодными источниками.
Оборудование Fluke для тестирования ВОЛС
Комплект CertiFiber Pro
Профессиональный набор для сертификации оптических линий обеспечивает измерение потерь в соответствии с требованиями TIA и ISO/IEC. Автоматическое тестирование дуплексных волокон занимает менее 10 секунд с сохранением результатов в память прибора.
Рефлектометр OptiFiber Pro OTDR
Оптический рефлектометр строит детальные графики распределения потерь по длине волокна с точной локализацией мест сварки, разъемов и повреждений. Прибор определяет расстояние до дефекта с точностью до метра.
Официальная калибровка приборов
Оборудование имеет действующую калибровку от Fluke Networks с разрешением на применение на территории РФ. Сертифицированные приборы обеспечивают получение гарантии производителя компонентов ВОЛС до 25 лет.
Критические факторы точности измерений
Чистота оптических разъемов
Элементарная грязь на торцевой поверхности коннекторов вносит дополнительные потери 0,5 дБ и более, что критично для результатов сертификации. Обязательная очистка и инспекция всех соединений перед тестированием.
Качество тестовых перемычек
Использование поврежденных или некачественных патч-кордов для установки эталона приводит к недостоверным результатам измерений. Тестовые шнуры должны соответствовать типу разъемов и категории волокна.
Стабилизация источника излучения
К тестированию можно приступать только через 10-15 минут после включения прибора для выхода источников на стабильный режим. Нарушение требований по времени прогрева вносит погрешности в измерения.
Документация результатов тестирования
Протоколы сертификации OLTS
Отчеты содержат значения оптических потерь на всех тестовых длинах волн, измеренную длину сегмента и вердикт PASS/FAIL. Результаты сравниваются с предельными значениями стандартов с учетом типа волокна и категории канала.
Рефлектограммы OTDR
Графики отображают распределение потерь по всей длине волокна с указанием мест сварных соединений, разъемов и дефектов. Двустороннее тестирование обеспечивает усреднение результатов для исключения погрешностей обратного рассеяния.
Исполнительная документация проекта
Комплект включает все протоколы испытаний, сертификаты калибровки оборудования и сводную таблицу характеристик системы. Документация передается заказчику и производителю компонентов для постановки ВОЛС на гарантию.
Диагностика неисправностей оптических линий
Локализация повреждений
Рефлектометр OTDR определяет точное расстояние до места обрыва, чрезмерного изгиба или некачественной сварки. Визуальный локализатор неисправностей VFL подсвечивает проблемные участки видимым красным светом.
Анализ качества сварки
График рефлектограммы отображает потери на каждом сварном соединении с оценкой качества выполненной работы. Превышение допустимых значений потерь указывает на необходимость повторной сварки.
Проверка целостности волокна
Тестеры определяют наличие разрывов, микротрещин и других дефектов по всей длине оптической линии. Комплексная диагностика выявляет скрытые проблемы до ввода системы в эксплуатацию.
Интеграция в структурированные системы
Гибридные медно-оптические решения
Комплексная СКС объединяет медные кабельные системы для рабочих мест и волоконно-оптические магистрали для связи между зданиями. Профессиональное тестирование обоих типов инфраструктуры гарантирует надежность всей системы.
Централизованное управление инфраструктурой
Интеграция телефонии, компьютерных сетей и систем безопасности в единое информационное пространство упрощает администрирование. Мониторинг состояния оптических линий обеспечивает своевременное выявление деградации параметров.
Инвестиции в профессиональное оборудование для тестирования ВОЛС с официальной калибровкой гарантируют соответствие системы международным стандартам, обеспечивают получение расширенной гарантии производителя и подтверждают готовность инфраструктуры к эксплуатации.
